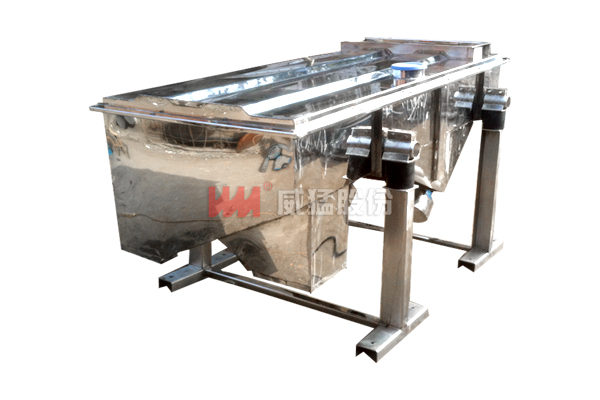

直线振动筛(防爆型)
直线振动筛(防爆型)

所属分类:轻型直线筛系列
产品简述:...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

直线振动筛工作原理:

   直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目,可筛分出7种不同粒度的物料。

直线振动筛使用范围:

   直线振动筛系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业.

   重型直线振动筛工作原理与轻型直线振动筛一样,区别在于重型直线筛一般带有倾斜角度设计,建议0-15°,最大给料粒度一般不大于150mm,单小时处理量一般不超200吨物料筛分。

 直线振动筛结构说明:
   本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
   1.筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
   2.筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
   3.筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
   4.振动电机(使用与维修方法详见振动电机使用说明书)。
   5.电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6.减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7.支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线筛/直线振动筛特点:
  与摇板筛、电磁振动,旋振筛相比,本筛分机如下特点:
  筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。主要体现在:

  1、密封性好、无粉尘溢出。
  2、耗能少、噪音低、筛网使用寿命长。
  3、筛分精度高、处理量大、结构简单。
  4、全封闭结构、自动排料、更适合于流水线作业。
  5、筛体各部分均采用轧制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。
  6、加装布料器筛分更彻底。
  7、出料口量身定做更适合流水线作业。
  8、网架特殊设计,筛网不松动。

 直线筛/直线振动筛技术参数:

型号

筛面尺寸(宽×长)

层次

功率(KW)

振次(r/min)

振幅(mm)

外型尺寸

设备重量(kg)

L

B

H

WZS-520

500×2000

1-3
4-6

2×0.37
2×0.55

960

3-4.5

2160-2280
2340-2460

850

940-1060
1120-1240

350-460
500-580

WZS-525

500×2500

1-3
4-6

2×0.73
2×0.75

2600-2780
2840-3020

850

940-1060
1120-1240

450-550
600-650

WZS-1020

1000×2000

1-3
4-6

2×0.75
2×1.1

2160-2280

2340-2460

1360

1040-1160
1210-1350

820-950
1050-1400

WZS-1025

1000×2500

1-3
4-6

2×0.75
2×1.5

2560-2680

2740-2860

1360

1040-1160
1210-1350

1180-1300
1250-1400



   除上述直线筛型号外还有1030、1035、1040、1235、1236、1240、1530、1535、1540、1860等不同直线筛型号可供选择,因其直线振动筛为非标机型顾参数表不在一一体现,可根据用户需求而设计特殊型号规格的直线振动筛机。

  威猛股份直线振动筛常年备有大、小样机可供客户试机、考察,以方便广大客户更好、更直观的区别我厂直线振动筛与其他振动筛厂家设备之区别。


  直线筛使用注意事项:

  试运转结束后,检查上述内容无误,重新紧固所有紧固件,筛网及各零部件紧固完好,即可正式使用。


  在此之前,需要做好如下工作:

 (1)操作人员的培训

  应了解设备的各部结构和简单的工作原理;工作前,应做好开车准备,检查回转件灵活无卡阻,筛网完好,各零部件无松脱,螺栓紧固。

  (2)无负载启动和停车

  直线筛一般都用于破碎筛分成套设备或洗选流程中,要求筛机空载启动和停车。因此需遵守逆工艺流程启动,顺工艺流程停车的原则。除特殊原因外,不允许带料停车。当筛面上有积料时,方可启动。运转正常后,方能开始给料。

   河南威猛振动 开创中国振动筛分、输送、压榨过滤,致力于解决筛分、输送、压榨、过滤等技术领域难题。24小时销售电话:0373-3063123,0373-3334988!

   直线筛振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使振动筛上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。
